价值流程图(Value Stream Mapping，简称VSM)

什么是价值流程图

　　价值流程图是指产品从原材料至最终成品所需要的活动（包括增值和非增值）。

价值流程图概述

　　价值流程图是丰田精益制造（Lean Manufacturing）生产系统框架下的一种用来描述物流和信息流的形象化工具。它运用精益制造的工具和技术来帮助企业理解和精简生产流程。价值流程图的目的是为了辨识和减少生产过程中的浪费。浪费在这里被定义为不能够为终端产品提供增值的任何活动，并经常用于说明生产过程中所减少的“浪费”总量。VSM可以作为管理人员、工程师、生产制造人员、流程规划人员、供应商以及顾客发现浪费、寻找浪费根源的起点。从这点来说，VSM还是一项沟通工具。但是，VSM往往被用作战略工具、变革管理工具。

　　VSM通过形象化地描述生产过程中的物流和信息流，来达到上述工具目的。从原材料购进的那一刻起，VSM就开始工作了，它贯穿于生产制造的所有流程、步骤， 直到终端产品离开仓储。

　　对生产制造过程中的周期时间、当机时间、在制品库存、原材料流动、信息流动等情况进行描摹和记录，有助于形象化当前流程的活动状态，并有利于对生产流程进行指导，朝向理想化方向发展。

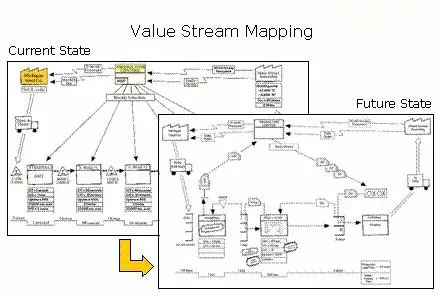

　　VSM通常包括对“当前状态”和“未来状态”两个状态的描摹， 从而作为精益制造战略的基础。

价值流程图的历史

　　1980年代，丰田公司的首席工程师Taiichi Ohno与sensei Shigeo Shingo率先运用去除生产浪费的方法来获取竞争优势，他们的主要出发点是提高生产效率，而非提高产品质量。 之所以这么做，是因为他们认为生产效率的提高将有助于精益制造，从而能够暴露出系统中的深层的浪费问题和质量问题。 因此，对浪费问题发起的系统性攻击也就是对质量问题的深层原因展开攻击， 对根本性的管理问题展开攻击。 丰田生产系统中认定的七种常见浪费（括号中内容为Jones的表述）：

　　１、生产过剩（快于必要的速度）；

　　２、等待；

　　３、运输（搬运）；

　　４、不当流程；

　　５、不必要的库存（超出的库存）；

　　６、不必要的行动；

　　７、次品（改正错误）。

价值流程图的七种工具

　　１、流程活动图（Process Activity Mapping）。 起源： 工业工程。

　　２、供应链反应矩阵（Supply Chain Response Matrix）。 起源： 时间加速与后勤学。

　　３、生产多样性漏斗（Production Variety Funnel）。 起源： 运营管理。

　　４、质量过滤图（Quality Filter Mapping）。

　　５、需求扩大图（Demand Amplification Mapping）。 起源： 系统动力学。

　　６、决策点分析（Decision Point Analysis）。 起源： 有效消费者反应/物流学。

　　７、物理结构图（Physical Structure Mapping）。

价值流程图绘制的意义

　　1.有助于我们看到产品流和了解信息流

　　2.有助于我们发现浪费

　　3.价值流程图是精益生产体系培训的基础

　　4.有助于每个人了解现状和未来愿景

价值流程图分析的主旨

　　VSM分析的主旨是立即暴露存在的浪费问题，并彻底排除浪费。只有识别了问题，才能改善，很多不熟悉精益生产的人之所以会遇到一大堆难题，是因为他们没有找到问题点。因此，要改善企业组织生产过程中的浪费问题，首先要认识浪费。

　　1.什么是浪费

　　在JIT 生产方式中，浪费的含义与通常所说的浪费有所区别。对于JIT来讲，凡是超出增加产品价值所绝对必需的最少量的物料、设备、人力、场地和时间的部分都是浪费。因此，浪费不仅仅是指不增加价值的活动，还包括所用资源超过“绝对最少”界限的活动。其中，随着企业管理水平的逐步提高，“绝对最小”的界限是不断下降的。

　　2.价值流程图分析关注的八大浪费

　　价值流程图分析关注的八大浪费包括：不良/ 修理的浪费、过分加工的浪费、动作的浪费、搬运的浪费、库存的浪费、制造过多/过早的浪费、等待的浪费以及管理的浪费。这些浪费都是与JIT生产方式相违背的。八大浪费并不是在有VSM之后提出的，以丰田为代表的企业早在20世纪60年代就提出了这一概念。其中，管理的浪费直到上个世纪90年代才真正得到人们的重视。

　　精益生产管理的着眼点与目标取向

• 精益生产管理的着眼点

　　精益生产管理的着眼点之一是创造价值，把不产生价值、却占用企业资源的业务（情报）流程环节、实物流程环节全部删除。通过解决重复、停顿现象去发现问题，使得管理流程的价值最大化。因此，推行JIT要以价值为关注焦点开展革新活动。

　　精益生产管理的另一个着眼点是缩短时间。缩短时间就是从市场需求开始，一直到生产计划制定、采购计划制定、生产的组织、仓储以及生产制造和成品出货的全部过程L/T的缩短，从而降低成本，提高反应速度。因此，应在不增加资源投入的情况下，以缩短信息/作业时间为改善的着眼点，寻找快速完成业务和生产的办法，始终把缩短L/T作为改善变革的驱动力。

• 精益生产管理的目标取向

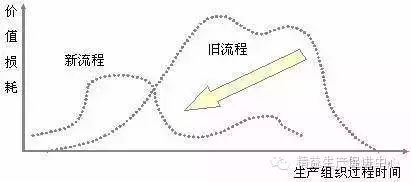

　　精益生产管理的目标取向即不断设置更高的目标以求达成。如图1-4 所示，分别以精益生产关注的生产组织过程时间及价值损耗为横坐标和纵坐标，可见，旧的流程的价值损耗比较高、生产组织过程的时间比较长，而新流程的生产组织时间与价值损耗都有很大的缩减。精益生产管理要解决的问题就是如何创造价值并缩短时间。因此，在改善活动中应以此来指导企业的日常经营，把时间短、损耗小，下次时间更短、损耗更小作为持续的管理目标。

　　图：精益生产管理的目标取向

价值流程图分析的流程

　　缩短产品的生产周期是迅速适应市场需求的关键，而价值流程图（VSM）分析方法正是了解产品生产周期的有效工具。VSM （Value Stream Mapping，价值流程图）分析方法诞生于20世纪90年代中期的美国，是一种能系统改善信息(情报)流程、实物流程的方法。

　　价值流程图（VSM）分析的是两个流程：

　　第一个是信息（情报）流程，即从市场部接到客户订单或市场部预测客户的需求开始，到使之变成采购计划和生产计划的过程；

　　第二个是实物流程，即从供应商供应原材料入库开始，随后出库制造、成品入库、产品出库，直至产品送达客户手中的过程。此外，实物流程中还包括产品的检验、停放等环节。

　　企业在进行价值流程图（VSM）分析时，首先要挑选出典型的产品作为深入调查分析的对象，从而绘制出信息（情报）流程和实物流程的现状图，然后将现状图与信息（情报）和实物流程的理想状况图相比较，发现当前组织生产过程中存在的问题点，进而针对问题点提出改进措施。

价值流程图案例分析

案例一:价值流程图案例分析

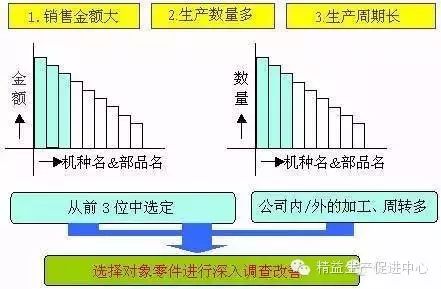

　　2002年11月某企业在推进JIT改善活动时，总经理发出指示，要求在全公司内开展全员参与的改善活动，以对市场变化做出快速反应，由于企业生产的产品种类非常多，并且大多数产品的主流生产过程大同小异，为此，企业在改善过程中选择了一个典型产品进行分析。如下图所示：销售金额大、生产数量多、生产周期长的一种零件被选择出来进行分析。这样，分析调查就有针对性，便于经常性调查，验证起来也比较容易。

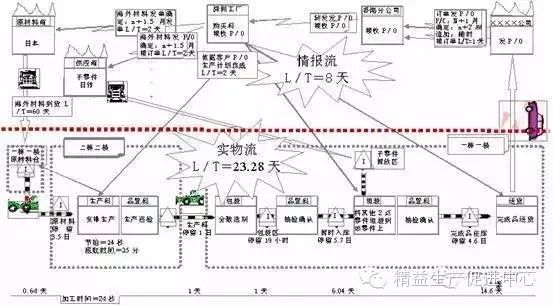

　　对这种零件进行详细的调查后发现，这种零件的基本资料为：P/O 每月4次，订单量每月约14000Pcs，每月进行3次生产，日产量约3600Pcs，每周送货两次。相关人员据此画出了企业的信息（情报）流程和实物流程的现状图，如第9页图所示。从现状图中粗虚线以上部分可以看到：客户向香港的分公司发出订单，香港分公司再以E-mail或传真的形式传到深圳的这家工厂。工厂接到订单后花了两天时间制定生产计划，又花了两天分别向两家供应商发送原材料采购订单。整个信息流L/T是8天时间，海外材料到货L/T则是60 天。

　　现状图中粗虚线以下部分为实物流：提前3～5 天把原料领好后，在工厂的二栋二楼中开始组织生产。生产完成后由品质管理科开始检验，停留1天后更换场地进行包装，在包装区域内停留十几个小时。包装完成后，品质管理科每隔6小时抽检一次，然后进行组装。组装完成后再由品质管理科进行确定，确定后的成品在库房中放置14天后开始出货。整个实物流L/T折算下来需要23～28天的时间。

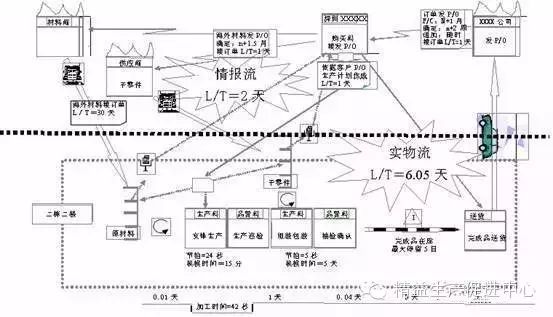

　　工厂设想的信息（情报）流和实物流的理想状况如第下图所示。从理想状况图中可以看到：接到紧急订单后，只需要花费2天时间就可形成生产计划；在最紧急的状态下，只需要花费6天的时间即可完成实物流。因此，从领料开始算起，这家工厂设计的理想的信息流L/T为2天，理想的实物流L/T为6.05天。

　　通过信息（情报）流程和实物流程的现状图与理想状况图的比较，这家工厂组织人员开展了热烈的讨论，通过讨论发现很多问题点：第一、信息流通过香港分公司周转后周期长、成本高；第二、原材料订购时间需要60天，延缓了周转速度；第三、在产品生产过程中，生产L/T时间长，中间的在库量太大，重复的搬送和停顿非常多；第四、成品的在库量太大，时间长达14.6天。

　　暴露出问题点后，工厂制定出了相应的改善目标，开始着手解决问题。通过从接订单、调度、生产到制品出货位置的流程改善，缩短全体L/T。这家企业完成了以下目标：情报处理L/T从原来的8天缩减为4天，材料接收L/T从60天缩减为30天，生产L/T由23.28天缩减为11.8天，在制品库存量从15184个/月缩减为7592个/月。

案例二:价值流程图案例分析

　　据统计，某企业处理订单平均需要9 天的时间。这家公司接到某个订单后信息流处理过程如下：客户下达订单后，6月13日销售部对订单进行登记，并开始合同评审。由于财务部门的经理出差，6月 18日才完成财务评审。同一天将合同转交给技术部评审，技术部根据产品的技术要求规范，将确认条件写出来。6月19日合同转给采购部，采购部计算出耗量、控量等成本指标后，开出采购订单交给公司副总经理审批，6月22日得到批准。7月1日各车间得到生产计划。整个订单处理过程花费了整整19天时间，比客户要求的出货时间延误了10天。

　　从这家企业的信息流处理过程可以发现很多问题点：第一、信息属于串联式，在财务部门没有审核之前，其他部门毫不知情，无法预先做出准备；第二、产品的技术与BOM（物料消耗清单）要求没有数据库，每次都需重复编写；第三、任何一个部门经理不在,信息就断流；第四，由于信息流时间长，当生产计划明确后，留给生产组织的时间变短，因此就需要物料、半成品提前做库存来满足交货。

　　为了缩短信息流处理时间，这家公司采取了一些有效的改善方案：第一、将所有客户、产品进行编码，产品实现标准化，包括规格、尺寸、材质等技术要求，制定消耗量标准BOM（物料消耗清单）构成表；第二、建立关键产能数据库。

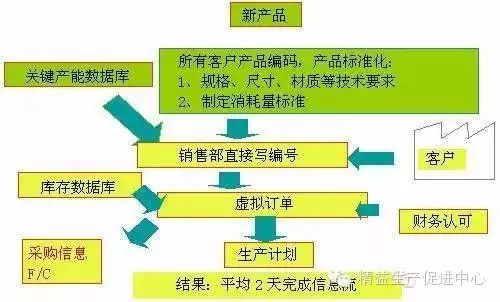

　　如下图所示，通过这样的改善之后，当客户下达订单后，销售部门只需要输入产品的编码，就能够从数据库中获得所有的相关信息，不需要再找技术部门。如果客户对产品提出新的要求，则可以通过技术部门对该产品重新编码，更换物料消耗单。销售部门通过产品编码就可获得完整的虚拟订单，马上就可生成生产计划以及详细的原材料采购订单。经过这样的处理后，整个信息流的处理时间仅仅需要2天！

　　由此可见，企业需要建立一个简捷的信息流，把企业中特别繁杂的东西解放出来，用精益信息流指挥实物流。因此，需要认识：第一、必须进行标准化，当企业无标准时，每个人都会有习惯做法，且习惯做法因人而异，无法做到统一一致；第二、信息标准化本身不合理，把某个部门权利当作最高准则是失败的开始；第三、打破“部门壁垒 ”，以最快方式得到正确的信息来梳理“信息” 。这样的JIT才是企业最需要的。精益咨询整理发布。
