第114期【精益生产咨询】动作分析(四) 发布时间:2014-05-29        浏览:




精弘益导读:
今天来了解动作经济原则前两个原则和案例说明



动作经济的四条基本原则

减少动作数量
1.是否有多余的搜索、选择、思考和预定?
2.是否便于抓取和装配?
3.对第二、三类动作,必须考虑减少和取消的改进措施。
4.对第一类动作,应探讨通过使用夹具,改变动作顺序来缩短动作时间,轻松作业。



双手同时作业
1.对于简单作业可以同时使用双手和足,既可以提高工作效率,又保持身体的平衡,减少疲劳。



缩短动作的距离
1.是否存在不必要的大动作来进行作业?特别是取放物品的距离是否过大?



轻松作业
1.能否减少基本动素数?
2.是否处于难于操作的不合理姿势?
3.是否是需要大力气的动作?
4.改进动作不仅提高作业效率,还必须考虑作业的舒适性。



动作改善的三要素

动作方法
实现某一作业,有多种方法,即使相同的方法,作业的实施方法也因人而异,因而存在一种最好的方法。


作业现场布置
通过动素分析,作业时间的大部分是移动,抓取和放松物品。这些动作与材料、工夹具和机器的放置场所,位置、高度、放置方法密切相关,因此,必须根据操作者动作的方便性来考虑作业场所得布置。


工夹具与机器
取代人的手,足,眼和头协作作业的作用,减轻操作者的疲劳,获得数倍于人的力量与正确性。


基本原则一:减少动作数
动作数越多,则作业时间越长。因此,要避免不必要的动作,物料和工具的放置要便于使用,尽量减少动作数,或一次完成2个以上的动作。



动作方法

取消不必要的操作:通过动素分析,减少第2类、第3类动作数

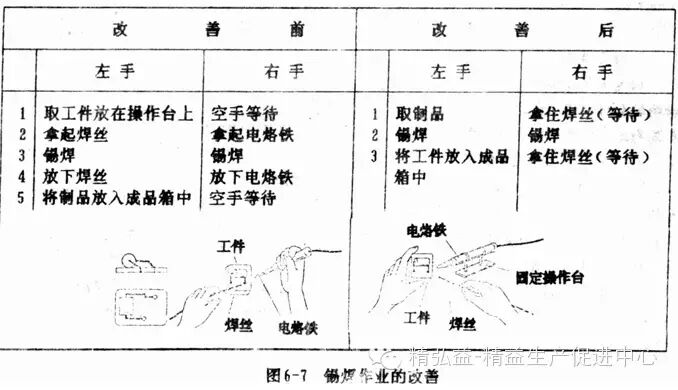

通过固定电烙铁减少动作数

改善前电烙铁位置没有固定,由右手握持,一个作业需要5个动作。改善方案为固定电烙铁的位置,动作数由5个减少为3个。



减少眼的活动:眼具有确认目的物的作用,通常在手足之前动作。眼的活动过大,过于频繁,将延缓动作

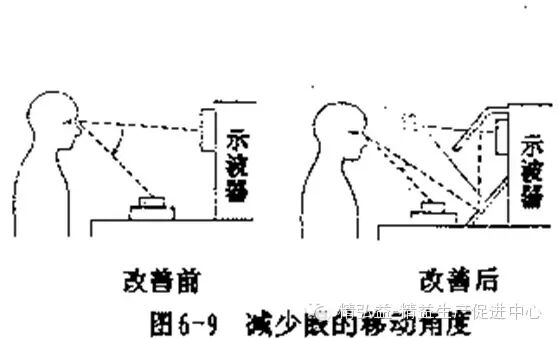

利用反射镜减少眼的活动。

改善前把工件装入夹具中,在通过示波器判断工件的好坏。改善方案通过两片反射镜观看示波器波形,头眼几乎不移动就能同时看到工件与示波器中的波形。




合并两个及以上的动作

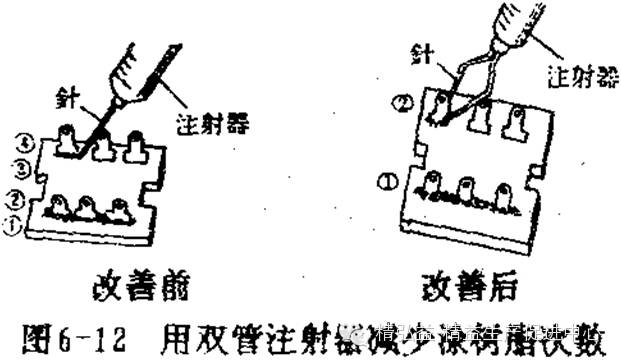

用双管注射器减少涂树脂动作。

改善前用单管注射器在接线柱的两边涂树脂,改善方案采用双管注射器,一次同时在接线柱的两边涂树脂,减少一半的动作数,作业也变得轻松易行。


作业现场布置

把工具物料放在操作者前面的固定位置处:避免寻找,弯腰,过渡伸手等动作。熟练到一定程度后可以达到无意识伸手即能抓取物件。

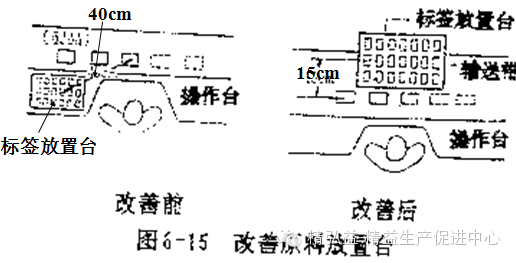

把标签该放置在操作者前面固定位置处。

改善前操作者从左侧取标签,必须转身。改善方案将标签放置台改在操作者前面,伸手即可去标签,移动距离由40cm缩短为15cm。


把工具物料放置在便于作业的状态:减少作业过程中的换手动作、预定动作。

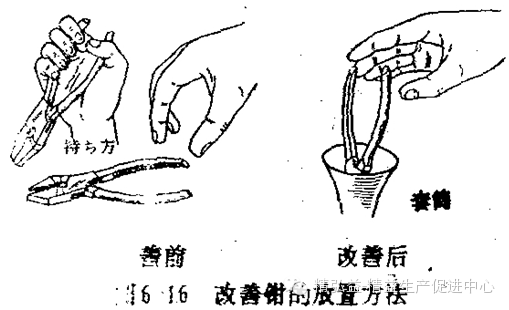

利用夹钳放置筒取消“改变夹钳抓持方式”的动作。

改善效果:取消了改变夹钳握持方式的动作。



按作业顺序放置工具物料:可以减少寻找、选择等动作,轻快作业。

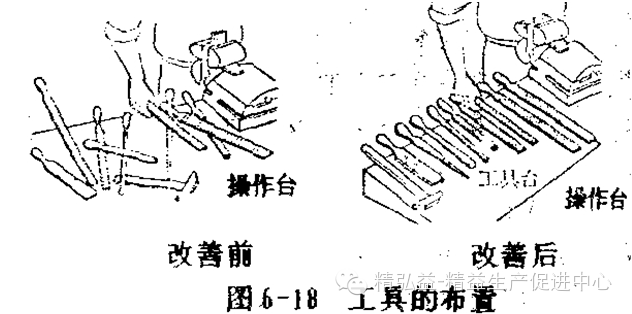

按便于作业地顺序布置工具。



工夹具与机器

利用便于抓取工具物料的工具物料箱。

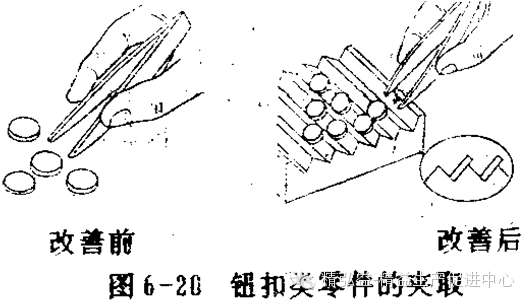

用波纹板简化抓取动作。

将零件放在波纹板上有利与用夹子夹起零件


把两个以上工具合并成一个工具。

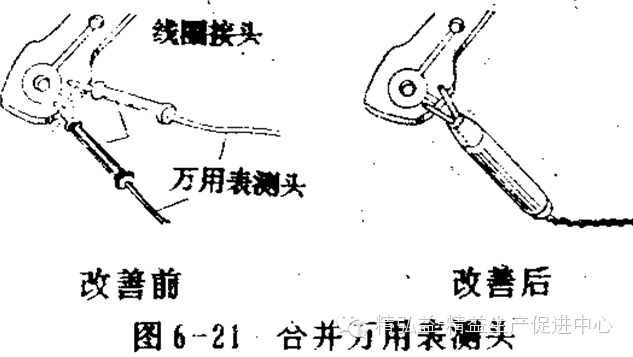

合并万用表测头。




利用快动夹紧机构:夹具设计原理中有专门的内容介绍该机构的原理与类型。

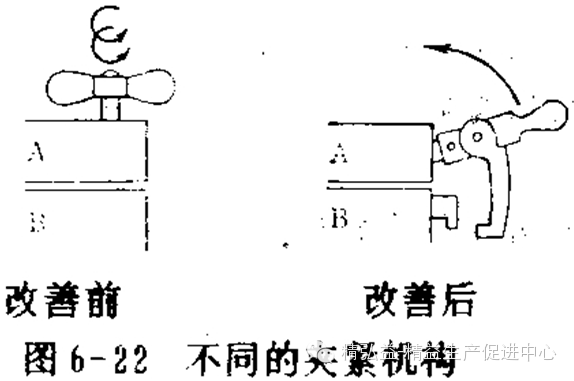

用压板夹紧机构代替手柄螺旋夹紧机构,减少夹紧动作时间




用一个动作操作机器

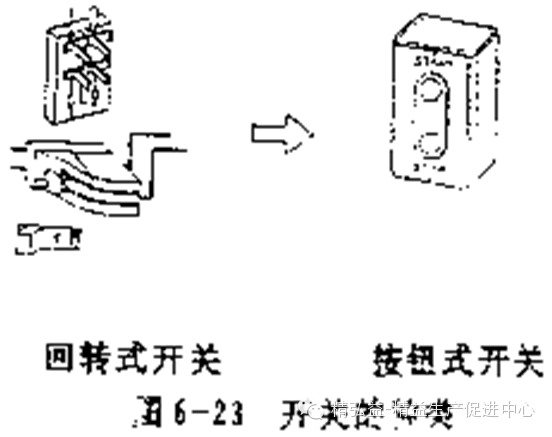

快动开关。


改善前需要移动手柄才能开合开关、改善后只需按按钮一个动作即能开合开关




基本原则二:双手同时动作
人们经常用一只手代替万用夹钳等夹具握持工件,结果造成动作浪费。因此应经常注意到在作业中同时使用双手动作,同时要改善作业现场和工夹具,以便于双手同时作业。
焦点:某只手是否处于空手等待状态?是否发生拿住动作?



动作方法




双手同时开始和同时完成动作:在作业过程中某一只手空闲着,不仅造成浪费,还要加重另一只手的负担,造成动作的不平衡。当然,要双手同时作业,还存在是否可行的问题。

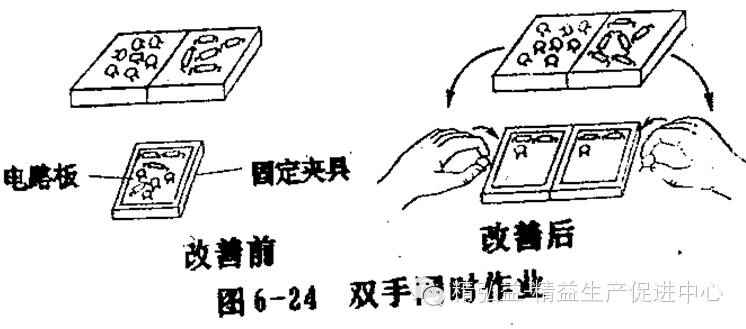

双手同时把元件插入电路板





双手对称、反向同时动作:反复相同的运动轨迹是最自然的动作,若双手的运动方向左右对称的话,还可取得双手相互运动的平衡,有节奏的进行动作,进一步消除双手在时间上的偏差,防止作业差错。

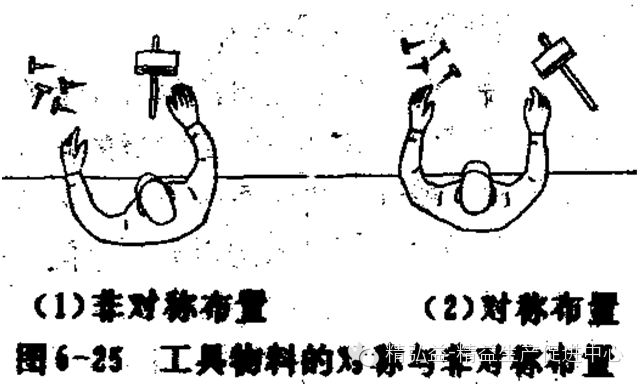

工具物料的对称布置

改善前:在非对称方式下作业,操作者必须转动身体,人体平衡性差,容易疲劳。
改善后:对称布置下作业,操作者无须转动身体。





作业现场布置
按双手能同时动作布置现场。
能够用双手进行的作业,也有因作业现场布置很差而无法用双手动作的情况。最理想的情况是按左右对称布置作业现场。


对称与非对称作业现场的布置。





夹具与机器
双手同时动作的原则:
当要长时间拿住目的物时,应尽量采用固定工具;
对简单的作业与需要力量的作业,应尽量采用能用足进行作业的工具
设计能进行双手同时作业的工具

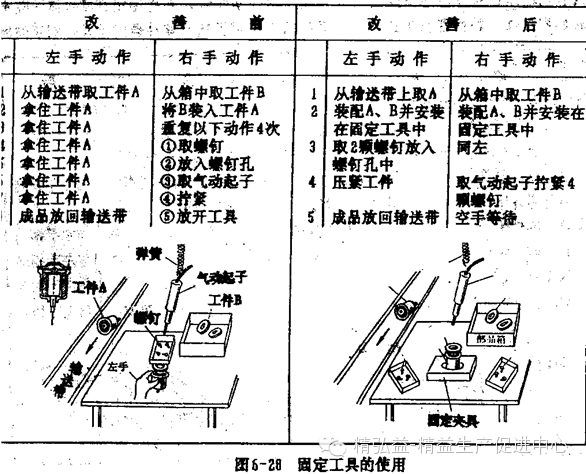

采用固定工具固定需要长时间拿住的目的物



实例:在把螺钉拧紧在工件的作业中,由于工件不稳定,左手拿住工件A,右手装配工件B、拧紧螺钉等作业。在改善方案中,采用了固定工件的夹具,把左手解放出来,以便于双手同时操作。
效果:动作数由8个减少为5个。

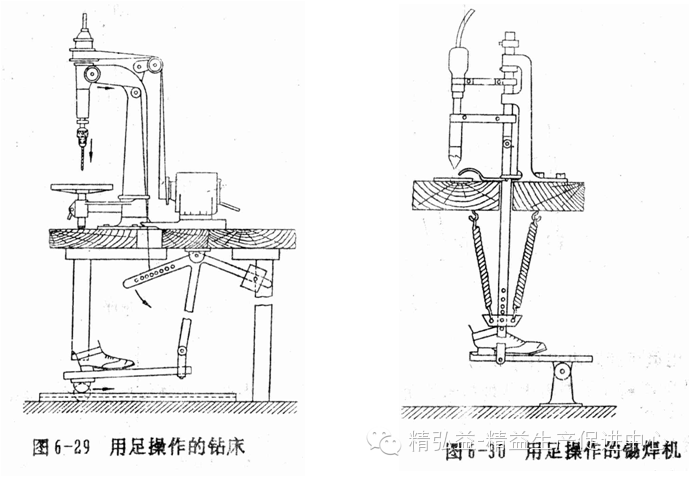

采用能利用足进行作业的工具


设计能双手动作的工具与夹具

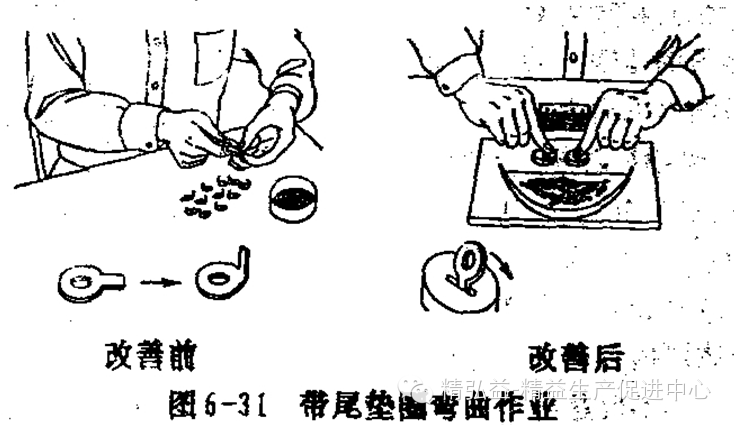

改善前用钳子弯曲垫圈尾部
改善方案:在操作台上开2个小槽,双手同时把2个垫圈尾部插入槽中,再用手弯曲尾部。
效果:减少了多个动作。
问题:请用动素分析法分析改善前后的动素。


---------------------------------------------------------
